Serie Ce/Mixta
DESCRIPCIÓN

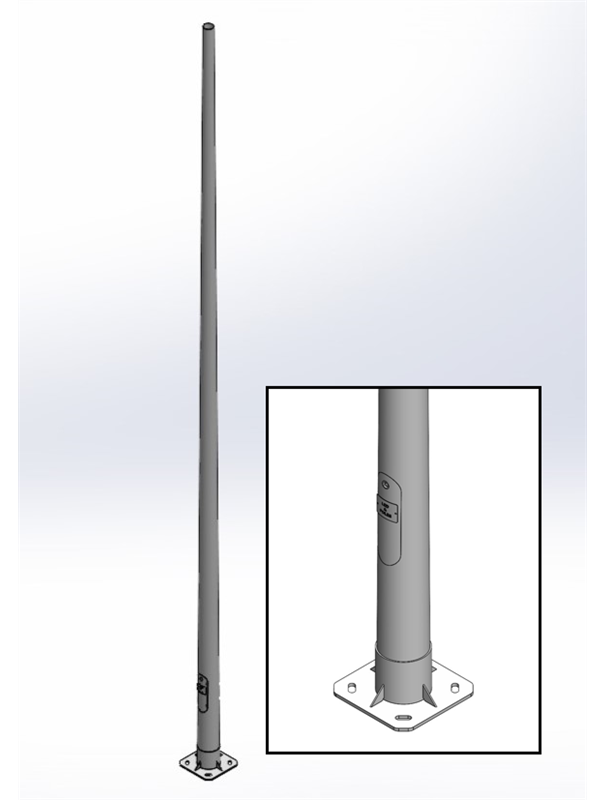

Columna troncocónica de altura y diámetro en punta según tabla adjunta. Fabricada en chapa de acero al carbono S-235-JR según UNE-EN-10025, conicidad 12‰. Provista de puerta enrasada, pletina para fijación de caja de conexiones, puesta a tierra y placa de anclaje plana con aro de refuerzo y cartelas.
ACABADOS
Galvanizado en caliente por inmersión de una sola vez, previos tratamientos de desengrasado, decapado y fluxado, según norma UNE-EN-ISO 1461.

Pintura opcional. Preparación de la superficie mediante lijado leve con grano fino y desengrasado con tricotileno. Aplicación de una capa de pintura tipo poliéster estufada al horno y con recubrimiento de 50 micras, en color RAL a determinar.
MATERIAL
Acero al carbono calidad S-235-JR o superior según  norma UNE-EN 10025.
HOMOLOGACIONES
- Certificado de conformidad para el marcado CE, conforme a la norma UNE-EN 40-5.
- Marca de conformidad AENOR de producto certificado.
marcadoCE


COMPARTIR EN REDES SOCIALES
imgVolver al listado

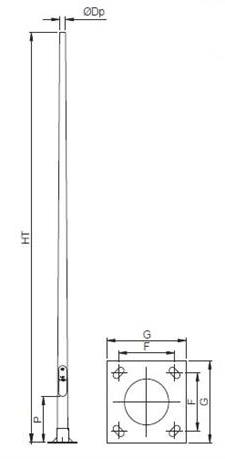

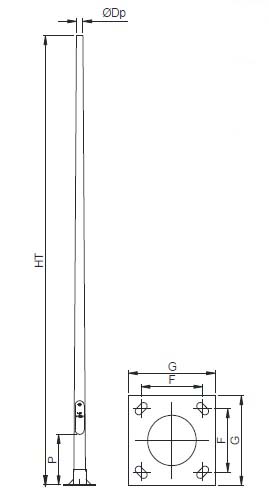

TABLA DIMENSIONAL
Referencia HT (m) P (mm) Dp (mm) G (mm) F (mm) Pernos
  Ce/Mixta-3060/3 3 450 60 300 215 16x350
  Ce/Mixta-3076/3 3 450 76 300 215 16x350
  Ce/Mixta-3560/3 3.5 450 60 300 215 16x350
  Ce/Mixta-3576/3 3.5 450 76 300 215 16x350
  Ce/Mixta-4060/3 4 450 60 300 215 16x500
  Ce/Mixta-4076/3 4 450 76 300 215 16x500
  Ce/Mixta-4560/3 4.5 450 60 300 215 16x500
  Ce/Mixta-4576/3 4.5 450 76 300 215 16x500
  Ce/Mixta-5060/3 5 450 60 300 215 16x500
  Ce/Mixta-5076/3 5 450 76 300 215 16x500
  Ce/Mixta-5560/3 5.5 450 60 300 215 16x500
  Ce/Mixta-5576/3 5.5 450 76 300 215 16x500
  Ce/Mixta-6060/3 6 450 60 300 215 16x500
  Ce/Mixta-6076/3 6 450 76 300 215 16x500
  Ce/Mixta-7060/3 7 500 60 400 285 22x700
  Ce/Mixta-7076/4 7 500 60 400 285 22x700
  Ce/Mixta-7076/3 7 500 76 400 285 22x700
  Ce/Mixta-7076/4 7 500 76 400 285 22x700
  Ce/Mixta-7088/4 7 500 88 400 285 22x700
  Ce/Mixta-8060/3 8 500 60 400 285 22x700
  Ce/Mixta-8060/4 8 500 60 400 285 22x700
  Ce/Mixta-8076/3 8 500 76 400 285 22x700
  Ce/Mixta-8076/4 8 500 76 400 285 22x700
  Ce/Mixta-8088/4 8 500 88 300 215 22x700
  Ce/Mixta-80102/4 8 500 102 400 285 22x700
  Ce/Mixta-80124/4 8 500 124 400 285 22x700
  Ce/Mixta-9060/3 9 500 60 400 285 22x700
  Ce/Mixta-9060/4 9 500 60 400 285 22x700
  Ce/Mixta-9076/3 9 500 76 400 285 22x700
  Ce/Mixta-9076/4 9 500 76 400 285 22x700
  Ce/Mixta-9088/4 9 500 88 400 285 22x700
  Ce/Mixta-90102/4 9 500 102 400 285 22x700
  Ce/Mixta-90124/4 9 500 124 400 285 22x700
  Ce/Mixta-10060/4 10 500 60 400 285 22x700
  Ce/Mixta-10076/3 10 500 76 400 285 22x700
  Ce/Mixta-10076/4 10 500 76 400 285 22x700
  Ce/Mixta-10088/4 10 500 88 400 285 22x700
  Ce/Mixta-100102/4 10 500 102 400 285 22x700
  Ce/Mixta-100124/4 10 500 124 400 285 22x700
  Ce/Mixta-11060/4 11 500 60 400 285 22x700
  Ce/Mixta-11076/4 11 500 76 400 285 22x700
  Ce/Mixta-11088/4 11 500 88 400 285 22x700
  Ce/Mixta-110102/4 11 500 102 400 285 22x700
  Ce/Mixta-110124/4 11 500 124 400 285 22x700
  Ce/Mixta-12076/4 12 500 76 400 285 22x700
  Ce/Mixta-12088/4 12 500 88 400 285 22x700
  Ce/Mixta-120102/4 12 500 102 400 285 22x700
  Ce/Mixta-120124/4 12 500 124 400 285 22x700
