Serie Cme
DESCRIPCIÓN

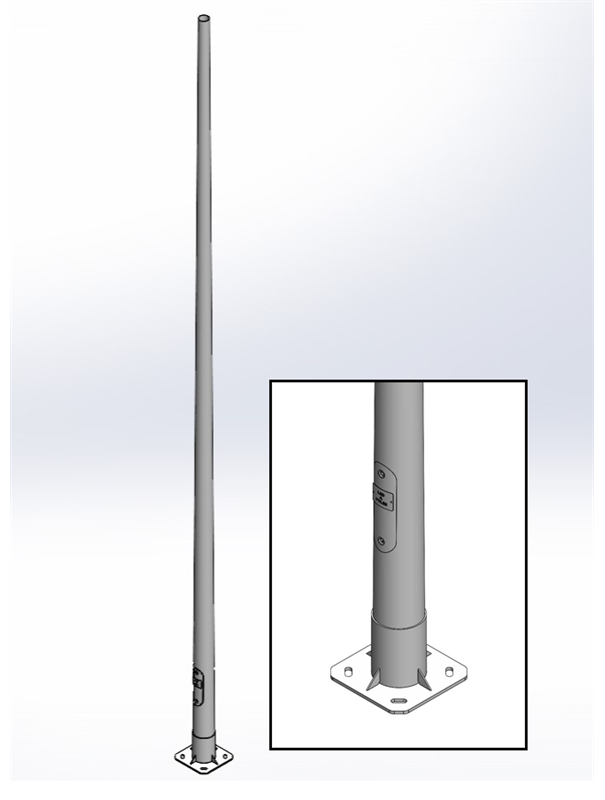

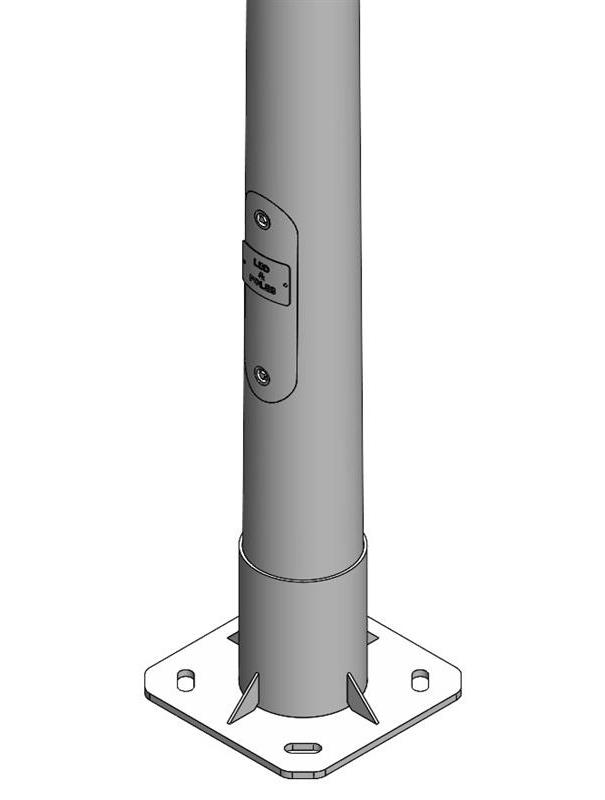

Columna troncocónica diseñada según pliego de condiciones del Excmo. Ayuntamiento de Madrid, apartado AE.18 y AE.21.1 de altura y diámetro en punta según tabla adjunta. Fabricada en chapa de acero al carbono y conicidad 12‰. Provista de puerta de registro enrasada, pletina para fijación de caja de conexiones, puesta a tierra, refuerzo interior en hueco de puerta, placa de anclaje plana con aro de refuerzo y cartelas.
ACABADOS
Galvanizado en caliente por inmersión de una sola vez, previos tratamientos de desengrasado, decapado y fluxado, según norma UNE-EN-ISO 1461.

Pintura opcional. Preparación de la superficie mediante lijado leve con grano fino y desengrasado con tricotileno. Aplicación de una capa de pintura tipo poliéster estufada al horno y con recubrimiento de 50 micras, en color RAL a determinar.
MATERIAL
Acero al carbono calidad S-235-JR o superior según  norma UNE-EN 10025.
HOMOLOGACIONES
Certificado de conformidad para el marcado CE, conforme a la norma UNE-EN 40-5.

Marca de conformidad AENOR de producto certificado.
marcadoCE

COMPARTIR EN REDES SOCIALES
imgVolver al listado

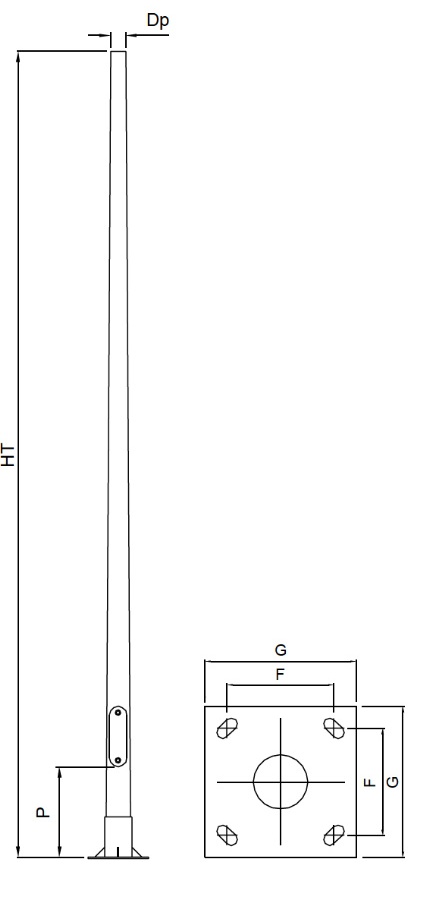

TABLA DIMENSIONAL
Referencia HT (m) P (mm) Dp (mm) G (mm) F (mm) Pernos
  Cme-3076/3 3 450 76 300 215 16x350
  Cme-3560/3 3.5 450 60 300 215 16x350
  Cme-3576/3 3.5 450 76 300 215 16x350
  Cme-4060/3 4 450 60 300 215 16x500
  Cme-4076/3 4 450 76 300 215 16x500
  Cme-4560/3 4.5 450 60 300 215 16X500
  Cme-4576/3 4.5 450 76 300 215 16X500
  Cme-5060/3 5 450 60 300 215 16X500
  Cme-5076/3 5 450 76 300 215 16X500
  Cme-5560/3 5.5 450 60 300 215 16X500
  Cme-5576/3 5.5 450 76 300 215 16X500
  Cme-6060/3 6 450 60 300 215 16X500
  Cme-6076/3 6 450 76 300 215 16X500
  Cme-7060/3 7 500 60 400 285 22x700
  Cme-7060/4 7 500 60 400 285 22x700
  Cme-7076/3 7 500 76 400 285 22x700
  Cme-7076/4 7 500 76 400 285 22x700
  Cme-8060/3 8 500 60 400 285 22x700
  Cme-8060/4 8 500 60 400 285 22x700
  Cme-8076/3 8 500 76 400 285 22x700
  Cme-8076/4 8 500 76 400 285 22x700
  Cme-8088/4 8 500 88 400 285 22x700
  Cme-9060/3 9 500 60 400 285 22x700
  Cme-9060/4 9 500 60 400 285 22x700
  Cme-9076/3 9 500 76 400 285 22x700
  Cme-9076/4 9 500 76 400 285 22x700
  Cme-9088/4 9 500 88 400 285 22x700
  Cme-90102/4 9 500 102 400 285 22x700
  Cme-10060/4 10 500 60 400 285 22x700
  Cme-10076/4 10 500 76 400 285 22x700
  Cme-10088/4 10 500 88 400 285 22x700
  Cme-100102/4 10 500 102 400 285 22x700
  Cme-100124/4 10 500 124 400 285 22x700
  Cme-11060/4 11 500 60 400 285 22x700
  Cme-11076/4 11 500 76 400 285 22x700
  Cme-11088/4 11 500 88 400 285 22x700
  Cme-110102/4 11 500 102 400 285 22x700
  Cme-110124/4 11 500 124 400 285 22x700
  Cme-12060/4 12 500 60 400 285 22x700
  Cme-12076/4 12 500 76 400 285 22x700
  Cme-12088/4 12 500 88 400 285 22x700
  Cme-120102/4 12 500 102 400 285 22x700
  Cme-120124/4 12 500 124 400 285 22x700
