Serie PRISMA (Cpr)

DESCRIPCIÓN

Columna de sección cuadrada, de dimensiones según tabla adjunta. Fabricada con tubo de acero al carbono S-235-JR. Provista de puerta de registro enrasada, pletina para fijación de caja de conexiones, puesta a tierra y placa de anclaje plana con cartelas.

ACABADOS

Galvanizado en caliente por inmersión de una sola vez, previos tratamientos de desengrasado, decapado y fluxado, alcanzando un recubrimiento mínimo de 65 micras.

Pintura. Opcional tipo poliéster, catalizada al horno y con recubrimiento de 50 micras, en cualquier color a definir por el cliente.

OPCIONES

Adornos de fundición de aluminio.

COMPARTIR EN REDES SOCIALES

Volver al listado

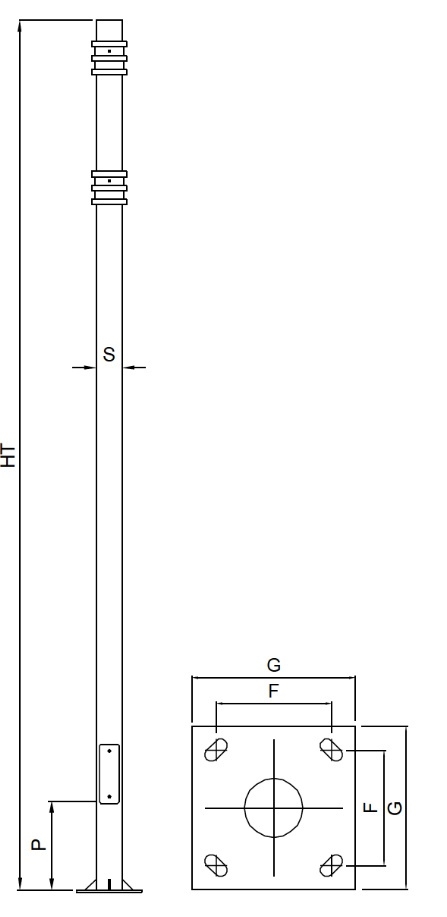

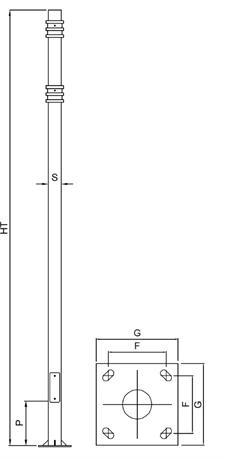

TABLA DIMENSIONAL

Referencia

HT (m)

P (mm)

S (mm)

G (mm)

F (mm)

Pernos

Prisma 100x100mm
Prisma-30/100	3	550	100x100	300	215	16x350
Prisma-35/100	3.5	550	100x100	300	215	16x350
Prisma-40/100	4	550	100x100	300	215	16X500
Prisma-45/100	4.5	550	100x100	300	215	16X500
Prisma-50/100	5	550	100x100	300	215	16X500
Prisma 120x120mm
Prisma-30/120	3	550	120x120	300	215	16x350
Prisma-35/120	3.5	550	120x120	300	215	16x350
Prisma-40/120	4	550	120x120	300	215	16X500
Prisma-45/120	4.5	550	120x120	300	215	16X500
Prisma-50/120	5	550	120x120	300	215	16X500
Prisma-55/120	5.5	550	120x120	300	215	16X500
Prisma-60/120	6	550	120x120	300	215	16X500
Prisma 140x140mm
Prisma-40/140	4	550	140x140	300	215	16X500
Prisma-45/140	4.5	550	140x140	300	215	16X500
Prisma-50/140	5	550	140x140	300	215	16X500
Prisma-55/140	5.5	550	140x140	300	215	16X500
Prisma-60/140	6	550	140x140	300	215	16X500
Prisma-65/140	6.5	550	140x140	400	285	22X700
Prisma-70/140	7	550	140x140	400	285	22X700
Prisma-75/140	7.5	550	140x140	400	285	22X700
Prisma-80/140	8	550	140x140	400	285	22X700
Prisma-85/140	8.5	550	140x140	400	285	22X700
Prisma-90/140	9	550	140x140	400	285	22X700
Prisma 160x160mm
Prisma-50/160	5	550	160x160	300	215	16X500
Prisma-55/160	5.5	550	160x160	300	215	16X500
Prisma-60/160	6	550	160x160	300	215	16X500
Prisma-65/160	6.5	550	160x160	400	285	22X700
Prisma-70/160	7	550	160x160	400	285	22X700
Prisma-75/160	7.5	550	160x160	400	285	22X700
Prisma-80/160	8	550	160x160	400	285	22X700
Prisma-85/160	8.5	550	160x160	400	285	22X700
Prisma-90/160	9	550	160x160	400	285	22X700
Prisma 175x175mm
Prisma-60/175	6	550	175x175	300	215	16X500
Prisma-65/175	6.5	550	175x175	400	285	22X700
Prisma-70/175	7	550	175x175	400	285	22X700
Prisma-75/175	7.5	550	175x175	400	285	22X700
Prisma-80/175	8	550	175x175	400	285	22X700
Prisma-85/175	8.5	550	175x175	400	285	22X700
Prisma-90/175	9	550	175x175	400	285	22X700
Prisma-100/175	10	550	175x175	400	285	22X700
Prisma-110/175	11	550	175x175	400	285	22X700
Prisma-120/175	12	550	175x175	400	285	22X700
